در این صفحه انواع کاتالوگ شیرهای پروانه ای میراب طبقه بندی شده و قابل دانلود می باشد. برای مشاهده لیست قیمت شیر پروانه ای میراب
روی لینک کلیک کنید.
کاتالوگ شیر پروانه ای ویفری میراب
دانلود کاتالوگ شیرهای پروانه ای ویفری(بدون فلنج) میراب
این شیرها برای نصب بین فلنج هایی مناسب است كه سوراخكاری آنها مطابق استاندارد ANSI CLASS #150 / DIN EN 1092- 1بوده و فشارکاری سیستم تا فشار 16bar باشد. طراحی این شیر به گونه ای است که پروانه در موقعیت باز، كاملا در وسط قرار می گیرد و بهترین شرایط را برای عبور جریان با كمترین افت فشار فراهم می كند.
سرفصل های این کاتالوگ:
- مشخصات قطعات از سایز 20 تا سایز 200
مشخصات قطعات از سایز 250 تا سایز 600- مشخصات هیدرولیکی شیرهای ویفری
- شیر ویفری با اهرم
- شیر ویفری با گیربکس و فلکه از سایز DN20 تا سایز DN350
- شیر ویفری با گیربکس و فلکه از سایز DN400 تا سایز DN600
- شیر ویفری با محرک پنوماتیک (هوای فشرده)
- شیر ویفری با محرک برقی از سایز DN20 تا سایز DN200
- شیر ویفری با محرک برقی از سایز DN250 تا سایز DN600
- روش نصب شیر ویفری
- روش تعویض لاستیک آببندی شیرهای ویفری
- مقایسه وزنی و ابعادی شیر ویفری با شیر پروانه ای فلنج دار و شیر کشویی
- شیر پروانه ای فلنج دار
- شیر پروانه ای فلنج دار با گیربکس
- شیر پروانه ای بدون فلنج برای آب دریا

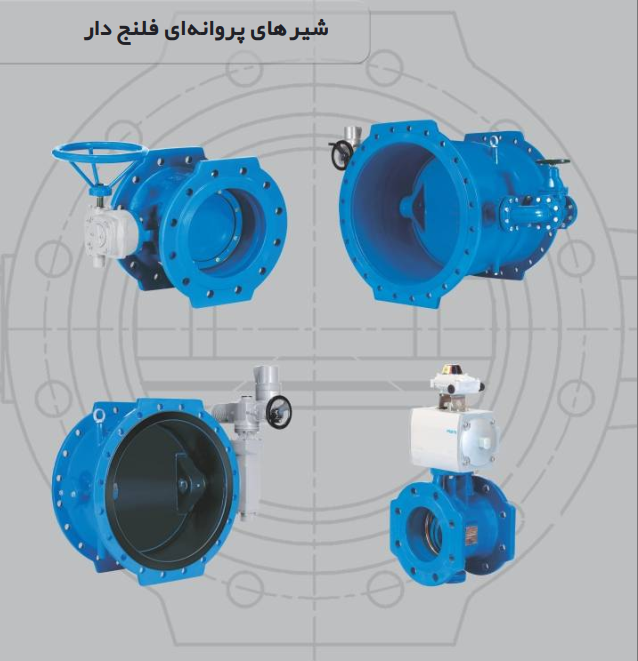

کاتالوگ شیر پروانه ای فلنجدار با عملگر دستی میراب
دانلود کاتالوگ شیر پروانه ای فلنج دار با عملگر دستی میراب
طراحی شیرهای پروانه ای فلنج دار به صورت دوبار خارج از مرکز (double eccentric) می باشد.
مناسب بودن شکل و فرم پروانه برای عبور جریان، رینگ آببندی یکپارچه، آب بندی از هر دو طرف، قابلیت تعویض و تنظیم لاستیک آب بندی در حالتی که شیر بسته است از مشخصات این شیر می باشد.
سرفصل های کاتالوگ شیر پروانه ای فلنج دار میراب
- مشخصات قطعات
- حالت های مختلف نصب گیربکس بر روی شیر و خط لوله
- مشخصات ابعادی شیرهای پروانه ای (با عملگر دستی)
- مشخصات ابعادی شیرهای پروانه ای (با عملگر برقی)
- شیر پروانه ای مجهز به سیستم کنارگذر
- مشخصات ابعادی سیستم کنار گذر
- محاسبه افت فشار
- نصب و مونتاژ
- شیر پروانه ای فلنج دار بدنه باریک
کاتالوگ شیر پروانه ای با اتصال جوشی میراب
دانلود کاتالوگ شیر پروانه ای با اتصال جوشی میراب
آب بندی از هر دو جهت- رینگ آببندی یكپارچه از جنس استنلس استیل
- قابلیت تعویض و تنظیم لاستیك آببندی در حالتی كه شیر بسته است
- یاتاقان بندی خارج از مركز پروانه در بدنه، مناسب بودن شكل و فرم پروانه برای عبورجریان
- در اثر گردش پروانه در جهت حركت عقربه های ساعت به مقدار 90°شیر بسته می شود.
- طراحی شیرهای پروانه ای به صورت دوبار خارج از مركز (Double Eccentric) می باشد.
