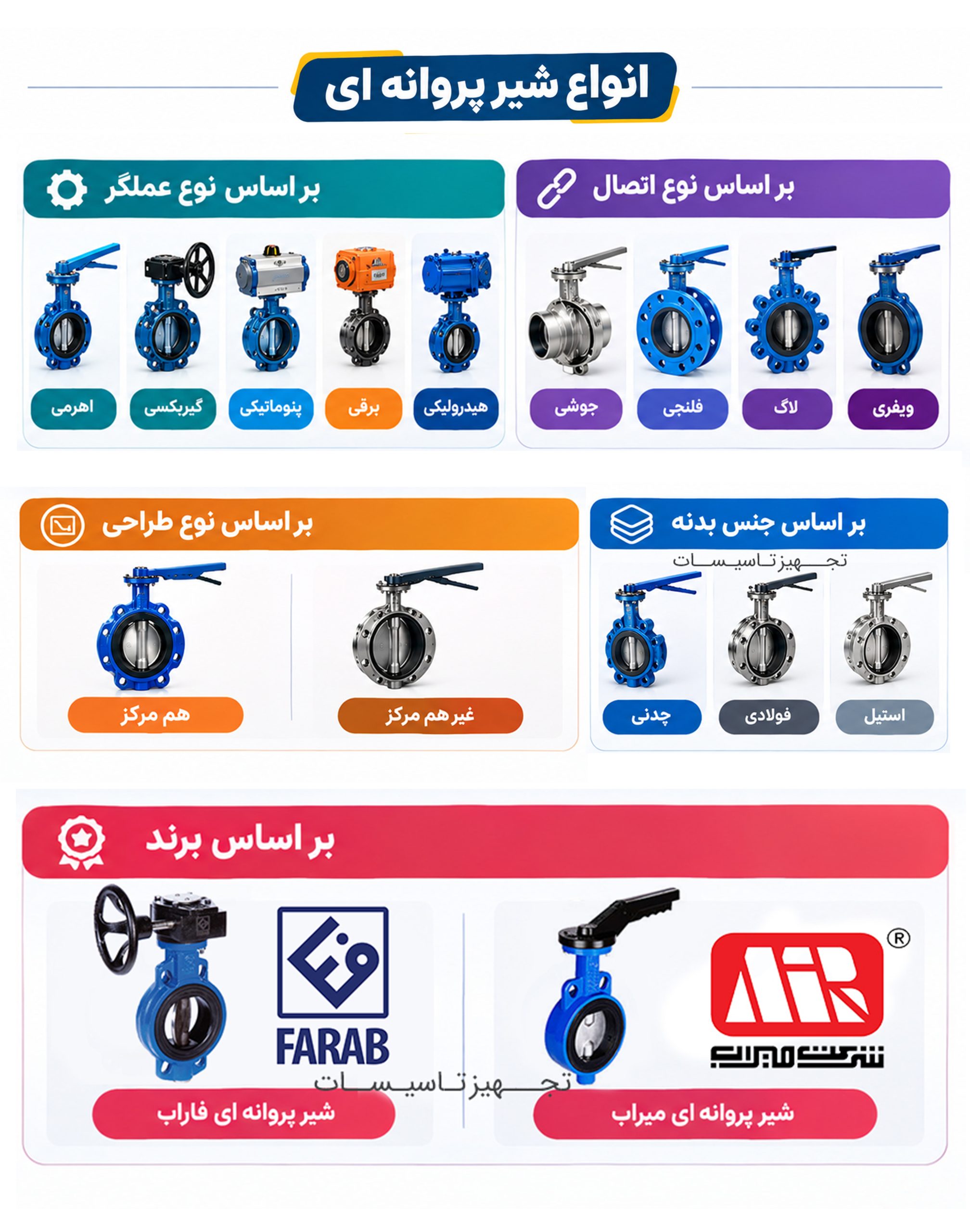

انواع شیر پروانه ای شامل دسته هایی طبقه بندی شده، که هرکدام شامل زیر دسته هایی نیز هستند:
- انواع شیر پروانه ای بر اساس جنس بدنه (چدنی، فولادی، استیل)
- انواع شیرهای پروانه ای بر اساس نوع اتصال (ویفری، لاگ، فلنجدار، جوشی)
- انواع گوناگون شیر پروانه ای بر اساس نوع عملگر (برقی، دستی، گیربکس دار، پنوماتیک، هیدرولیکی)
- انواع باترفلای ولو بر اساس طراحی ( هم مرکز، غیر هم مرکز)
- انواع باتر فلای ولو بر اساس برند ( شیر پروانه ای فاراب، شیر پروانه ای میراب)
پیشنهاد نویسنده به شما کاربران گرامی، مشاهده صفحه شیر پروانه ای یا همان باترفلای ولو است.
انواع شیر پروانه ای: مزایا + معایب هر کدام
| دسته بندی | زیر دسته بندی | مزایا | معایب |
|---|---|---|---|
| انواع شیر پروانه ای بر اساس جنس بدنه | |||
| چدنی | قیمت مناسب، استحکام بالا، سهولت نصب | وزن بالا، شکنندگی در دماهای پایین، احتمال خوردگی در برابر اسیدها و بازها | |
| فولادی | استحکام بالا، مقاومت در برابر فشار و دمای بالا، تنوع در گریدهای مختلف | قیمت بالا، وزن بیشتر، پیچیدگی در ساخت | |
| استیل (استنلس استیل) | مقاومت بسیار بالا در برابر خوردگی، طول عمر طولانی، سهولت نگهداری | قیمت بسیار بالا، وزن بیشتر، پیچیدگی در ساخت | |
| انواع باترفلای ولو بر اساس برند | |||
| فاراب | ساخت ایران، تنوع مدل و سایز،قابلیت استفاده با عملگر اهرمی و گیربکسی | وزن و ابعاد بیشتر در برخی مدل‌ها | |
| میراب | کیفیت ساخت مناسب، تنوع متریال، افت فشار پایین،قابلیت تعمیر و تعویض قطعات، آب‌بندی دوطرفه در برخی مدل‌ها | قیمت بالاتر در برخی مدل‌ها،نیاز به انتخاب دقیق مدل متناسب با فشار و کاربرد | |
| انواع شیرهای پروانه ای بر اساس نوع عملگر | |||
| دستی | سادگی، قیمت ارزان | نیاز به اپراتور، عدم دقت کافی در کنترل جریان | |
| گیربکس | سهولت کاربری، افزایش دقت در کنترل جریان | افزایش پیچیدگی و قیمت، احتمال خرابی گیربکس | |
| پنوماتیک | سرعت بالا، دقت زیاد، قابلیت اطمینان بالا | نیاز به منبع هوای فشرده، افزایش پیچیدگی و قیمت | |
| برقی | قابلیت کنترل دقیق، امکان اتصال به سیستم های کنترل از راه دور، مصرف انرژی نسبتاً کم | افزایش پیچیدگی و قیمت، نیاز به منبع برق | |
| هیدرولیکی | توانایی تولید گشتاور بسیار بالا، قابلیت اطمینان بالا | افزایش پیچیدگی و قیمت، نیاز به سیستم هیدرولیک | |
| انواع شیر باتر فلای ولو بر اساس نوع اتصال | |||
| ویفری | سادگی نصب، قیمت مناسب | محدودیت در فشار، احتمال نشتی | |
| لاگ | استحکام بیشتر، تحمل فشار بالاتر | قیمت بالاتر، پیچیدگی بیشتر در نصب | |
| فلنج دار | آب بندی کامل، تحمل فشار بالا | پیچیدگی بیشتر در نصب، قیمت بالاتر | |
| جوشی | آب‌بندی مطمئن، اتصال محکم و دائمی،مناسب فشار و دمای بالا، کاهش احتمال نشتی | جداسازی دشوار،تعمیر و تعویض زمان‌بر،نیازمند عملیات جوشکاری | |
انواع شیر باترفلای ولو بر اساس برند
شیر پروانه ای فاراب
شیر پروانه‌ای فاراب در مدل‌های مختلف ویفری، لاگ و فلنجدار تولید می‌شود و بسته به سایز و شرایط کاری، با عملگر اهرمی یا گیربکسی مورد استفاده قرار می‌گیرد. این شیرها در سیستم‌های آبرسانی، تأسیسات و کاربردهای صنعتی برای قطع و وصل جریان سیال به کار می‌روند.
1.شیر پروانه ای ویفری فاراب
شیر پروانه‌ای ویفری فاراب برای نصب بین دو فلنج طراحی شده و به دلیل ساختار جمع‌وجور، فضای کمی در خط لوله اشغال می‌کند. بدنه این مدل می‌تواند از چدن نشکن باشد و با توجه به مدل، از دیسک و سیت متناسب با شرایط کاری استفاده می‌شود.
2.شیر پروانه ای لاگ فاراب
شیر پروانه‌ای لاگ فاراب دارای اتصال گوشواره‌ای بوده و برای نصب و جداسازی راحت‌تر در خطوط لوله طراحی شده است. در مدل‌های لاگ، بدنه چدن داکتیل، دیسک استیل 304 و سیت EPDM یا NBR از مشخصات رایج هستند. این مدل در فشار کاری PN16 و با عملگر اهرمی یا گیربکسی قابل استفاده است.
3.شیر پروانه ای گیربکسی فاراب
شیر پروانه‌ای گیربکسی فاراب برای سایزها و کاربردهایی که به گشتاور بیشتری برای باز و بسته کردن شیر نیاز دارند، مورد استفاده قرار می‌گیرد. گیربکس با انتقال نیرو از طریق چرخ‌دنده‌ها، کنترل دیسک و قطع و وصل جریان را برای اپراتور آسان‌تر می‌کند.
4.شیر پروانه ای فلنج دار فاراب
شیر پروانه‌ای فلنجدار فاراب برای اتصال مستقیم به فلنج‌های خط لوله طراحی شده و معمولاً با عملگر گیربکسی مورد استفاده قرار می‌گیرد. انتخاب این مدل بر اساس عواملی مانند سایز، فشار کاری، نوع دیسک و جنس سیت انجام می‌شود.
شیر پروانه ای میراب
شیر پروانه‌ای میراب در مدل‌های مختلفی مانند ویفری، لاگ و فلنجدار تولید می‌شود و بسته به سایز و شرایط کاری، امکان استفاده از عملگرهای اهرم دستی، گیربکس و پنوماتیک را دارد. در ادامه، مشخصات هر یک از مدل‌های پرکاربرد شیر پروانه‌ای میراب را بررسی می‌کنیم.
1.شیر پروانه ای ویفری میراب
شیر پروانه‌ای ویفری میراب که با نام شیر پروانه‌ای بین فلنجی نیز شناخته می‌شود، برای فشارهای کاری 6، 10 و 16 بار تولید می‌شود. بدنه این شیر به‌صورت معمول از چدن معمولی یا چدن نشکن ساخته می‌شود و در صورت نیاز پروژه، امکان تولید آن با متریال‌هایی مانند فولاد، استیل و آلومینیوم برنز نیز وجود دارد.
مدل ویفری میراب در انواع مختلف عملگر عرضه می‌شود که در میان آن‌ها مدل اهرمی کاربرد زیادی دارد. وزن پایین، افت فشار کم، آب‌بندی مناسب از دو طرف و امکان تعمیر و تعویض قطعات مصرفی، از ویژگی‌های این مدل محسوب می‌شود.
2.شیر پروانه ای لاگ میراب
شیر پروانه‌ای لاگ میراب که به مدل دور سوراخ نیز معروف است، معمولاً با بدنه چدن نشکن، دیسک استیل و لاینر EPDM تولید می‌شود. این مدل برای فشارهای کاری 6، 10 و 16 بار قابل استفاده بوده و در سایزهای 20 تا 600 میلی‌متر تولید می‌شود.
شیر پروانه‌ای لاگ میراب را می‌توان با توجه به نیاز سیستم به اهرم دستی، گیربکس یا عملگر پنوماتیک مجهز کرد. ساختار این مدل باعث می‌شود در پروژه‌هایی که نوع اتصال لاگ مورد نیاز است، گزینه مناسبی برای قطع و وصل جریان باشد.
3.شیر پروانه ای گیربکسی میراب
شیر پروانه‌ای گیربکسی میراب برای کنترل شیر در سایزهای بزرگ‌تر مورد استفاده قرار می‌گیرد و معمولاً از سایز 8 اینچ به بالا عرضه می‌شود. این مدل برای فشارهای کاری 10 و 16 بار قابل ارائه بوده و در سه نوع اتصال ویفری، لاگ و فلنجدار تولید می‌شود.
گیربکس به اپراتور کمک می‌کند تا با نیروی دستی و استفاده از مکانیزم چرخ‌دنده‌ای، دیسک شیر را با سهولت بیشتری باز و بسته کند. در شیرهای پروانه‌ای میراب، از گیربکس حلزونی با فلکه و گیربکس پیچی با فلکه استفاده می‌شود.
4.شیر پروانه ای فلنجدار میراب
شیر پروانه‌ای فلنجدار میراب دارای اتصال فلنجی در کلاس‌های فشاری PN10 و PN16 است و معمولاً از سایز 6 اینچ به بالا تولید می‌شود. این مدل با بدنه چدن نشکن و عملگر گیربکسی فلکه‌ای عرضه می‌شود.
شیر پروانه‌ای فلنجدار میراب در دو ساختار خارج از مرکز و دابل خارج از مرکز تولید می‌شود. انتخاب این مدل برای پروژه به عواملی مانند سایز خط لوله، فشار کاری و شرایط بهره‌برداری سیستم بستگی دارد.
انواع شیر پروانه ای (بر اساس نوع عملگر)
شیرهای پروانه‌ای را می‌توان بر اساس نوع عملگرشان به دسته‌های مختلفی تقسیم کرد. در این بخش به بررسی و شرح هر یک از این دسته‌ها که شامل عملگر دستی،برقی،گیربکسی،پنوماتیک و هیدرولیکی است،می‌پردازیم.
شیر پروانه‌ای با عملگر دستی
این نوع از شیرهای پروانه‌ای ساده‌ترین و قدیمی‌ترین نوع عملگر را دارند و از طریق یک اهرم یا فلکه دستی باز و بسته می‌شوند. عملکرد این شیرها به نیروی اعمال شده توسط دست کاربر وابسته است و به همین دلیل برای کاربردهایی با سرعت کم و فرکانس پایین مناسب هستند. از مزایای این نوع شیرها می‌توان به سادگی و قیمت ارزان آن ها اشاره کرد. با وجود مزایای فوق العاده، معایبی نظیر نیاز به حضور اپراتور و عدم دقت کافی در کنترل جریان نیز دارند.
شیر پروانه‌ای با گیربکس
در این نوع شیرها، از یک گیربکس مکانیکی برای افزایش گشتاور و تسهیل باز و بسته کردن شیر استفاده می‌شود. گیربکس به کاربر این امکان را می‌دهد که با اعمال نیروی کمتر، شیر را باز و بسته کند. این نوع شیرها برای کاربردهایی که به گشتاور بیشتری برای باز و بسته کردن شیر نیاز دارند، مانند شیرهای پروانه‌ای با قطر بالا یا شیرهایی که در سیستم‌های تحت فشار بالا استفاده می‌شوند، مناسب هستند. از مزایای این نوع شیرها می‌توان به سهولت کاربری و افزایش دقت در کنترل جریان اشاره کرد. اما این شیرها معایبی نظیر افزایش پیچیدگی و قیمت و احتمال خرابی گیربکس نیز دارند.
شیر پروانه‌ای با عملگر پنوماتیک
در این نوع شیرها از هوای فشرده برای باز و بسته کردن شیر استفاده می‌شود. هوای فشرده از طریق یک شیر برقی یا اکتوار پنوماتیک به پیستون داخل شیر اعمال می‌شود و دیسک را حرکت می‌دهد. این نوع شیرها برای کاربردهایی که نیاز به سرعت و دقت بالا در کنترل جریان دارند، مانند سیستم‌های اتوماسیون یا خطوط تولید، مناسب هستند. از مزایای این نوع شیرها می‌توان به سرعت بالا، دقت زیاد و قابلیت اطمینان بالا اشاره کرد. اما معایبی نظیر نیاز به منبع هوای فشرده و افزایش پیچیدگی و قیمت نیز دارند.

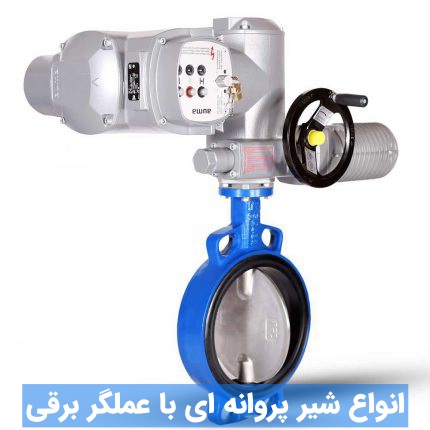

شیر پروانه‌ای با عملگر برقی
در این نوع شیرها از موتور الکتریکی برای باز و بسته کردن شیر استفاده می‌شود. موتور الکتریکی به یک عملگر برقی متصل است که دیسک را حرکت می‌دهد. این نوع شیرها برای کاربردهایی که نیاز به کنترل دقیق و از راه دور شیر دارند، مانند سیستم‌های کنترل و مانیتورینگ یا ساختمان‌ها، مناسب هستند. از مزایای این نوع شیرها می‌توان به قابلیت کنترل دقیق، امکان اتصال به سیستم‌های کنترل از راه دور و مصرف انرژی نسبتاً کم اشاره کرد. اما معایبی نظیر افزایش پیچیدگی و قیمت و نیاز به منبع برق نیز دارند.
شیر پروانه‌ای با عملگر هیدرولیکی
در این نوع شیرها از روغن تحت فشار برای باز و بسته کردن شیر استفاده می‌شود. روغن تحت فشار از طریق یک پمپ هیدرولیک به یک سیلندر هیدرولیکی داخل شیر اعمال می‌شود و دیسک را حرکت می‌دهد. این نوع شیرها برای کاربردهایی که نیاز به گشتاور بسیار بالا برای باز و بسته کردن شیر دارند، مانند شیرهای پروانه‌ای با قطر بسیار زیاد یا شیرهایی که در سیستم‌های با فشار بسیار بالا استفاده می‌شوند، مناسب هستند. از مزایای این نوع شیرها می‌توان به توانایی تولید گشتاور بسیار بالا و قابلیت اطمینان بالا اشاره کرد. اما معایبی نظیر افزایش پیچیدگی و قیمت و نیاز به سیستم هیدرولیک نیز دارند.
انواع باترفلای ولو (بر اساس جنس بدنه)
جنس بدنه شیر پروانه ای یکی از مهم ترین فاکتورها در انتخاب این نوع شیرآلات صنعتی است، زیرا جنس بدنه باید با سیال مورد نظر، شرایط محیطی و فشار کاری سازگاری داشته باشد. در این بخش به بررسی و شرح متداول ترین انواع شیرهای پروانه ای بر اساس جنس بدنه که شامل چدنی،فولادی،استیل و برنجی است،می پردازیم.
شیر پروانه ای چدنی
چدن متداول ترین و ارزان ترین متریال برای ساخت بدنه شیر پروانه ای است. این نوع شیرها مقاومت بالایی در برابر ضربه و خوردگی دارند و برای سیستم های آبرسانی و فاضلاب، سیستم های تهویه مطبوع و خطوط لوله صنعتی با فشار کم تا متوسط مناسب هستند. از مزایای شیرهای پروانه ای چدنی می توان به قیمت مناسب، استحکام بالا و سهولت نصب اشاره کرد. اما معایبی نظیر وزن بالا، شکنندگی در دماهای پایین و احتمال خوردگی در برابر اسیدها و بازها نیز دارند.
- مشاهده بیشتر:شیر پروانه ای چدنی
شیر پروانه ای فولادی
فولاد متریالی مقاوم تر و با استحکام بیشتر از چدن است و برای کاربردهایی که نیاز به تحمل فشار و دمای بالا دارند، مانند صنایع نفت و گاز، نیروگاه ها و صنایع شیمیایی مناسب است. شیرهای پروانه ای فولادی در دو نوع فولاد ضد زنگ و فولاد کربنی موجود هستند. فولاد ضد زنگ مقاومت بالایی در برابر خوردگی دارد و برای سیالات خورنده مناسب است. فولاد کربنی ارزان تر است اما مقاومت کمتری در برابر خوردگی دارد. از مزایای شیرهای پروانه ای فولادی می توان به استحکام بالا، مقاومت در برابر فشار و دمای بالا و تنوع در گریدهای مختلف اشاره کرد. اما معایبی نظیر قیمت بالا، وزن بیشتر و پیچیدگی در ساخت نیز دارند.
شیر پروانه ای استیل (استنلس استیل)
استیل (استنلس استیل) آلیاژی از فولاد است که مقاومت بسیار بالایی در برابر خوردگی دارد و برای کاربردهایی که در معرض سیالات خورنده مانند اسیدها، بازها و آب دریا هستند، مناسب است. شیرهای پروانه ای استیل در گریدهای مختلف با میزان کروم و نیکل متفاوت موجود هستند که هر کدام مقاومت و کاربرد خاص خود را دارند. از مزایای شیرهای پروانه ای استیل می توان به مقاومت بسیار بالا در برابر خوردگی، طول عمر طولانی و سهولت نگهداری اشاره کرد. اما معایبی نظیر قیمت بسیار بالا، وزن بیشتر و پیچیدگی در ساخت نیز دارند.
شیر پروانه ای پلاستیکی
پلاستیک متریالی سبک، ارزان و مقاوم در برابر خوردگی است و برای سیستم های آبرسانی و فاضلاب با فشار کم، خطوط لوله تهویه مطبوع و مصارف صنعتی سبک مناسب است. متداول ترین نوع پلاستیک مورد استفاده در ساخت شیرهای پروانه ای PVC است. از مزایای شیرهای پروانه ای پلاستیکی می توان به وزن کم، قیمت ارزان، سهولت نصب و مقاومت در برابر خوردگی اشاره کرد. اما معایبی نظیر مقاومت کم در برابر فشار و دما، شکنندگی و عدم تطابق با برخی سیالات نیز دارند.
شیر پروانه ای برنجی
برنج آلیاژی از مس و روی است که مقاومت بالایی در برابر خوردگی و فرسایش دارد و برای سیستم های آبرسانی آشامیدنی، خطوط لوله بخار و سیستم های اطفاء حریق مناسب است. از مزایای شیرهای پروانه ای برنجی می توان به مقاومت بالا در برابر خوردگی و فرسایش، طول عمر طولانی، سهولت نگهداری و ظاهر زیبا اشاره کرد. اما معایبی نظیر قیمت بالا، وزن بیشتر و پیچیدگی در ساخت نیز دارند.
